TIA Portal V18(博圖18)軟件下載及安裝教程
作者：小編
時間：2024-03-10 13:01:23
點擊：次
TIA Portal是西門子推出的一款綜合自動化工程軟件平臺，用于開發和管理工業自動化系統。TIA Portal為工程師提供了整個自動化工作流程的完整集成環境，包括硬件配置、編程、仿真、調試和運行。
TIA Portal博途支持西門子的各種自動化設備和系統，例如可編程控制器（PLC）、人機界面（HMI）、驅動器、網絡等。通過博途，用戶可以在統一的界面中進行PLC編程，配置外圍設備，進行仿真和調試，以及監控和分析自動化系統的性能。
TIA Portal博途的主要特點包括：
1. 統一開發環境：TIA Portal集成了多個工具和功能，簡化了工程師的開發流程，提高了工作效率。
2. 靈活且可擴展：博途支持各種西門子的自動化設備和系統，并且可以根據需要進行定制和擴展。
3. 強大的仿真功能：用戶可以使用博途進行虛擬仿真，幫助提前驗證和優化自動化系統的設計。
4. 高級診斷和監控：博途提供了全面的診斷和監控功能，幫助用戶快速定位和解決問題，并優化系統的性能。
下表列出了安裝 STEP 7 Basic / Professional V18 的基本要求。
下載掃碼關注公眾號菜單欄回復：V180
| 序 號 | 安裝 STEP 7 Basic / Professional V18 的要求 |
| 1 | 硬件要求 安裝 STEP 7 Basic / Professional V18 的計算機推薦滿足以下需求: - 處理器： Intel? Core? i5-8400H（2.5 到 4.2 GHz；4 核 + 超線程；8 MB 智能緩存）
- 內存： 16GB或者更多（對于大型項目，為32GB)
- 硬盤：SSD，配備至少50GB的存儲空間
- 圖形分辨率：最小 1920 x 1080
- 顯示器：15.6" 寬屏顯示 (1920 x 1080)
|
| 2 | 軟件要求 STEP 7 Professional / Basic V18 可以安裝于以下操作系統 Windows 11操作系統（64位） - Windows 11 Home Version 21H2 *
- Windows 11 Professional Version 21H2
- Windows 11 Enterprise Version 21H2
Windows 10操作系統（64位） - Windows 10 Home Version 21H2 *
- Windows 10 Home Version 21H1 *
- Windows 10 Professional Version 21H2
- Windows 10 Professional Version 21H1
- Windows 10 Enterprise Version 21H2
- Windows 10 Enterprise Version 21H1
- Windows 10 Enterprise Version 20H2
- Windows 10 Enterprise Version 2009
- Windows 10 Enterprise LTSC 2021
- Windows 10 Enterprise LTSC 2019
- Windows 10 Enterprise LTSC 2016
Windows Server(64位） - Windows Server 2022 Standard
- Windows Server 2019 Standard
- Windows Server 2016 Standard
* 僅適用于基本版 |
| 3 | 管理員權限
安裝 STEP 7 (TIA Portal) V18 需要管理員權限。 |
| 4 | 同時安裝 STEP 7 (TIA Portal) V18 和其他版本的 STEP 7 可以和 STEP 7 (TIA Portal) V18 同時安裝的其他版本的 STEP 7 軟件： - STEP 7 (TIA Portal) V13SP2 到 V17
- STEP 7 V5.6 SP1 到 V5.6 SP2
- STEP 7 Professional 2017 SR1 到 2017 SR2
注意
僅TIA PORTAL V13 SP1以后的項目才能升級到TIA PORTAL V18 |
| 5 | 與SIMATIC HMI 產品的兼容性 可以和 STEP 7 (TIA Portal) V18 同時安裝的 SIMATIC HMI 產品如下 WinCC and WinCC flexible 的 注意事項 - WinCC flexible 和 WinCC (TIA博途) 可以同時安裝在同一臺電腦上。
- WinCC 和 WinCC TIA Professional不能同時安裝在同一臺電腦上。
在STEP 7 V18 中使用“項目 > 項目移植…”功能，可將WINCC V7.5以上版本的項目移植到WINCC V18。 |
| 6 | 與 STEP 7 項目的兼容性 在STEP 7 V18 中使用“項目 > 項目移植…”功能，可以將 STEP 7 V5.4 SP5以上版本的項目創建的項目移植到 STEP 7 V18。 |
| 7 | 卸載 STEP 7 V18 有兩種方式可以卸載 STEP 7 Basic / Professional V18： 1. 通過控制面板卸載 - 在控制面板中點擊“程序”，然后選擇“程序和功能”。
- 在“添加刪除程序”對話框中雙擊 "Siemens Totally Integrated Automation Portal V18" 應用程序
- 然后在提示的對話框中點擊“下一步”。
- 按照屏幕中的提示繼續操作。
2. 通過 SIMATIC STEP 7 V18 安裝盤卸載 - 插入 STEP 7 V18 安裝盤到計算機的光驅中
- 如果程序不能自動啟動，打開 "Start.exe" 文件。
- 選擇對話框的顯示語言。
- 選擇“卸載”選項然后點擊“下一步〉”按鈕。
- 按照屏幕提示繼續操作。
|
| 8 | 修復 STEP 7 V18 軟件 如果安裝的 STEP 7 Basic / Professional V18 有缺陷或者由于意外損壞，可以選擇 STEP 7 V18修復程序軟件來修復。 - 插入 STEP 7 V18 安裝盤到計算機的光驅。
- 如果程序不能自動啟動，打開 "Start.exe" 文件。
- 選擇對話框的顯示語言。
- 選擇“修復”選項然后點擊“下一步〉”按鈕。
- 按照屏幕上的提示繼續操作。
|
| 9 | 支持的虛擬系統 - VMware vSphere Hypervisor (ESXi) 6.7
- VMware Workstation 15.5
- VMware Player 15.5
- Microsoft Hyper-V Server 2019
|
| 10 | 與安全軟件兼容性 - Symantec Endpoint Protection 14.3
- Trend Micro Office Scan 14.0
- McAfee EndPoint Security V10.6
- McAfee EndPoint Security V10.7
- Windows Defender
- Microsoft Bitlocker
- McAfee Application Control V8.3.3
|
①.右擊Win[開始]圖標選擇[運行]
②.輸入[appwiz.cpl]點擊[確定]
③.點擊[啟用或關閉Windows功能]
④.勾選.NET，點擊[確定]
⑤.點擊[關閉]
*其他提示界面點擊下載，等待程序安裝*

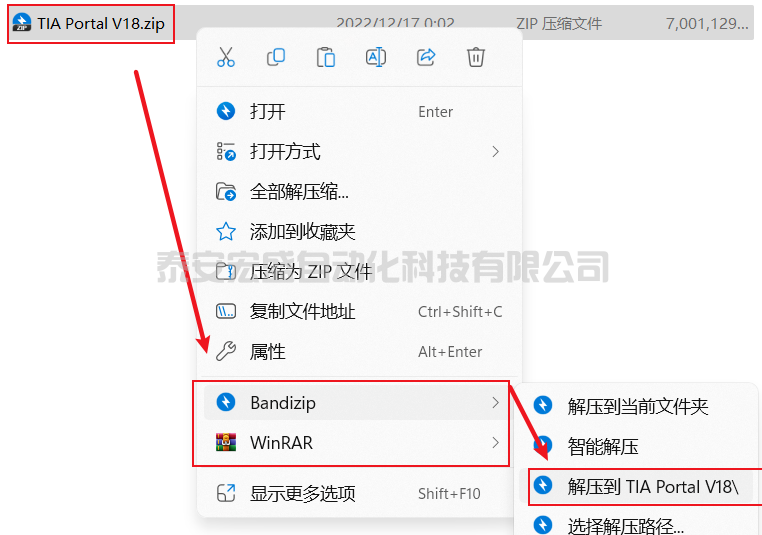

1.右擊下載后的壓縮包選擇[解壓到TIA Portal V18 Pro]

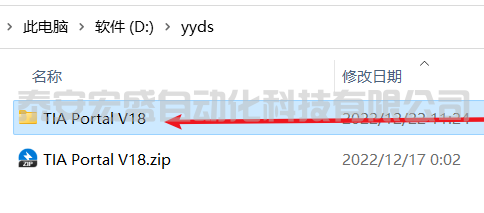

2.打開解壓后的文件夾

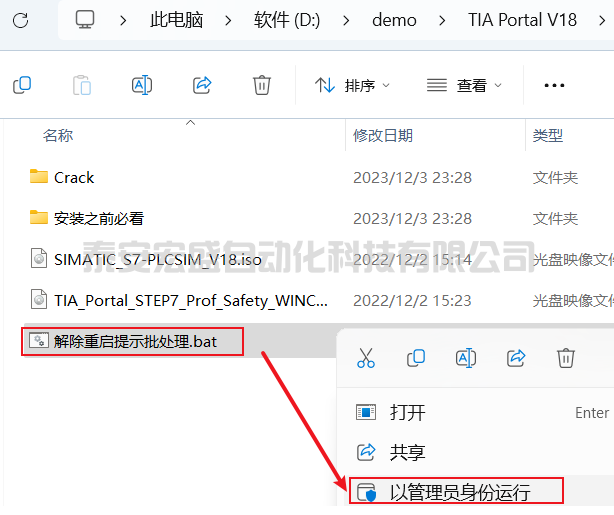

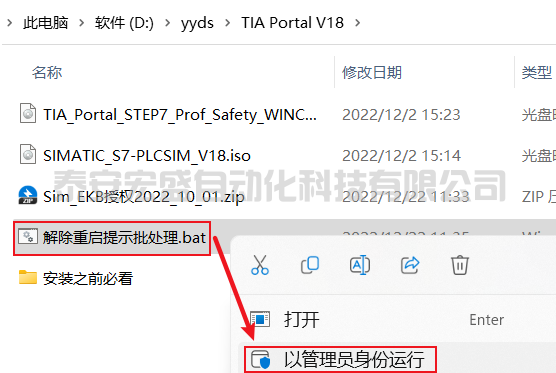

3.右擊[解除重啟處理]選擇[以管理員身份運行]

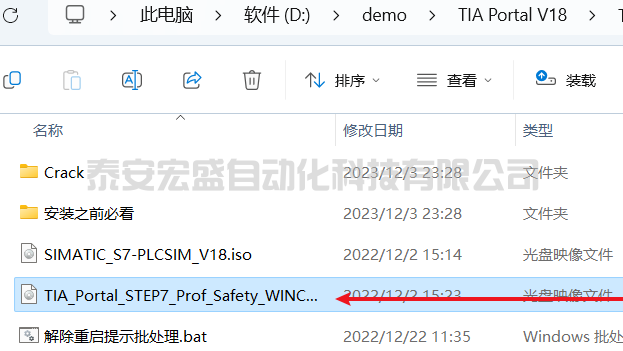

5.右擊[TIA_Portal_STEP7_Prof_Safety_...]選擇[裝載]?若右擊文件沒有“裝載”選項，

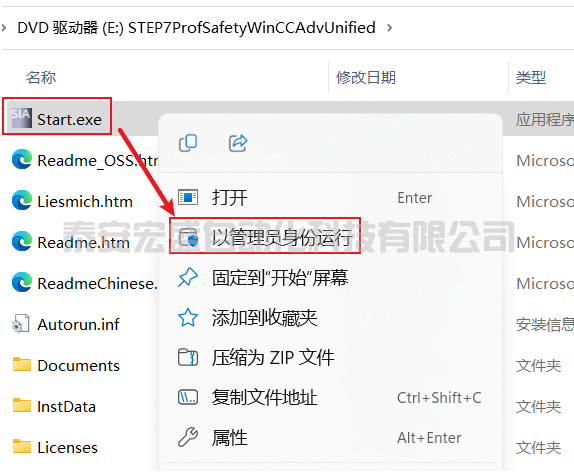

6.右擊[Start]選擇[以管理員身份運行]
7.點擊[下一步]
8.點擊[下一步]
9.若更改安裝位置，請直接將安裝路徑中的C改為D或其他盤，不要修改其他字符，點擊[下一步]11.勾選協議，點擊[下一步]
12.勾選協議，點擊[下一步]
13.安裝中...
若安裝中斷，提示“需重啟電腦才能繼續安裝”，請點擊[否]關閉界面，回到[步驟3]重新開始安裝
14.安裝完成后，點擊[否]，點擊[關閉]
若安裝中斷，提示“需重啟電腦才能繼續安裝”，請點擊[否]關閉界面，回到[步驟3]重新開始安裝

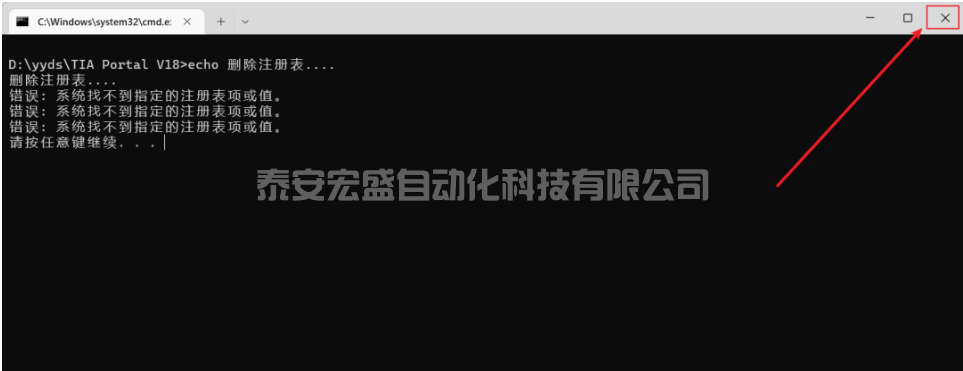

15.右擊[解除重啟處理]選擇[以管理員身份運行]

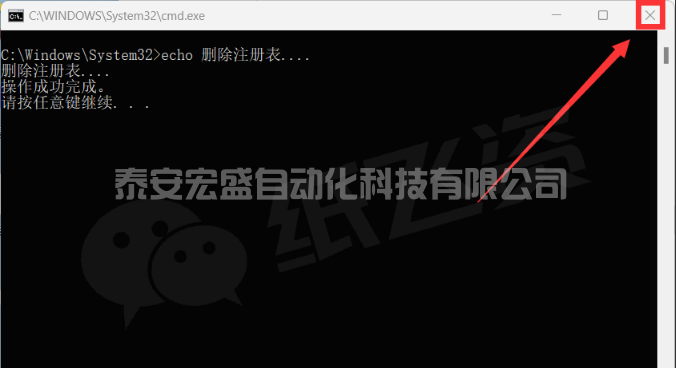

16.右上角關閉界面

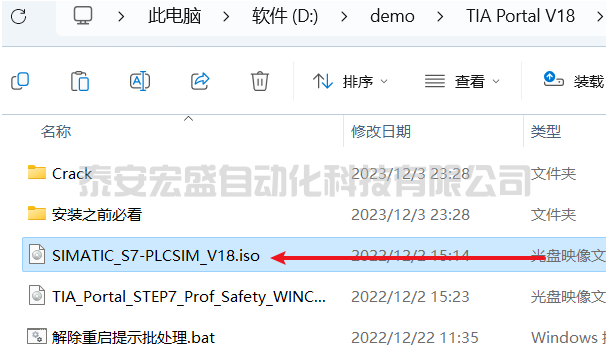

17.右擊[SIMATIC_S7-PLCSIM_V18]選擇[裝載]
?若右擊文件沒有“裝載”選項，

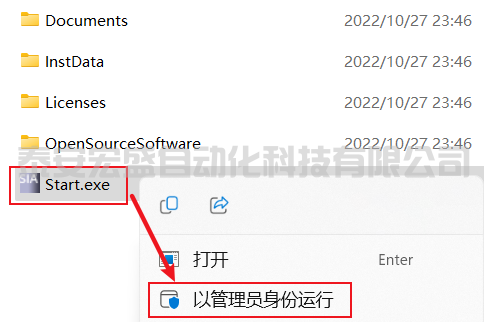

18.右擊[Start]選擇[以管理員身份運行]
20.若更改安裝位置，請直接將安裝路徑中的C改為D或其他盤，不要修改其他字符，點擊[下一步]
21.勾選協議，點擊[下一步]
22.勾選協議，點擊[下一步]
23.點擊[安裝]
24.安裝中...

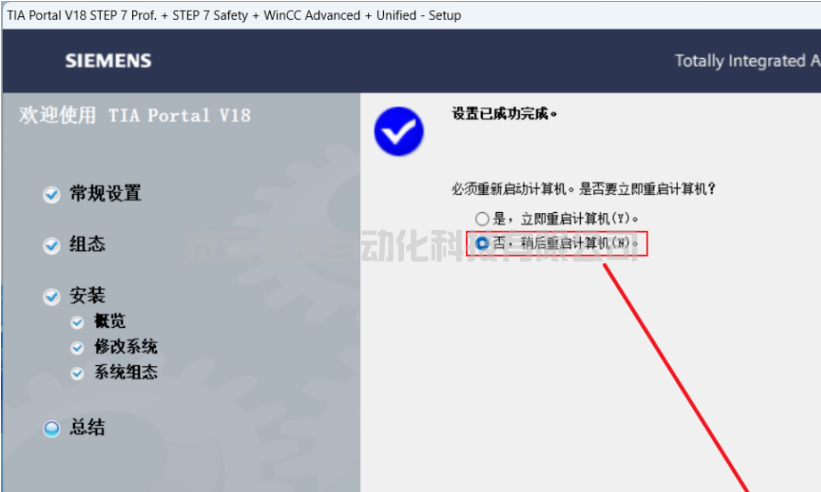

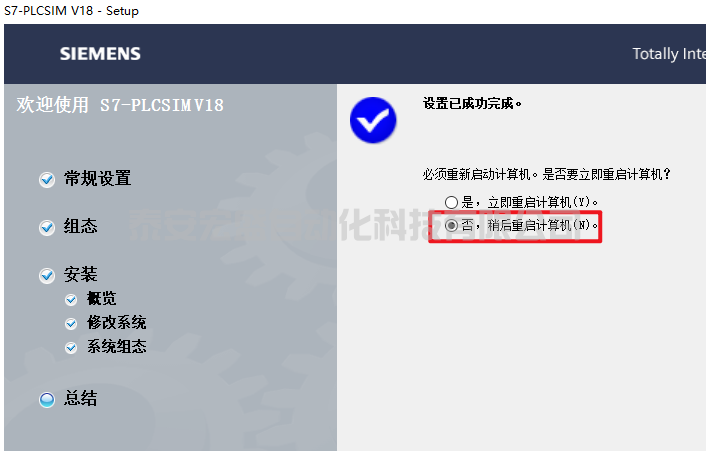

25.安裝完成后，點擊[否]，點擊[關閉]
26.回到安裝包，右擊[Sim_...]選擇[解壓到當前文件夾]
?若沒有此文件，請關閉殺毒軟件重新解壓或下載安裝包
27.打開解壓后的TIAV18授權文件文件夾

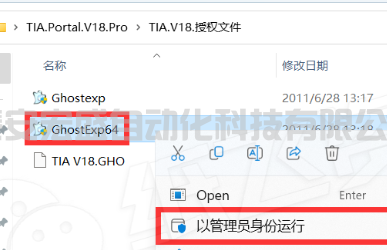

28.右擊[GhostExp64]選擇[以管理員身份運行]
?若沒有此文件或文件無法運行，請關閉殺毒軟件重新解壓或下載安裝包

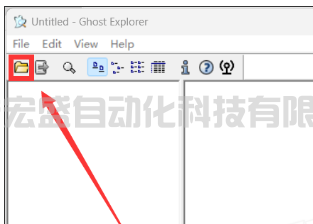

29.點擊左上角文件圖標

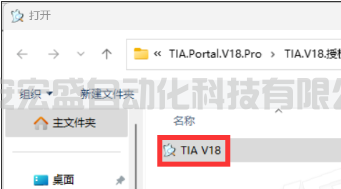

30.選中TIA V18文件，點擊[打開]
31.選中右側欄的AX NF ZZ文件，點擊左上角保存圖標
32.選中C盤，點擊[確定]

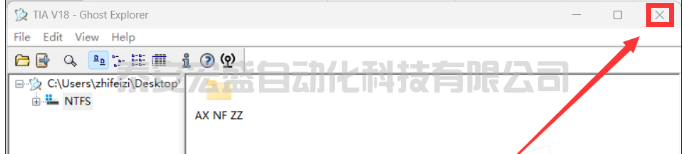

33.右上角關閉界面

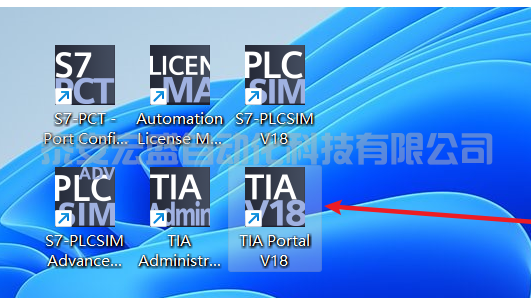

34.雙擊運行[TIA PortalV18]

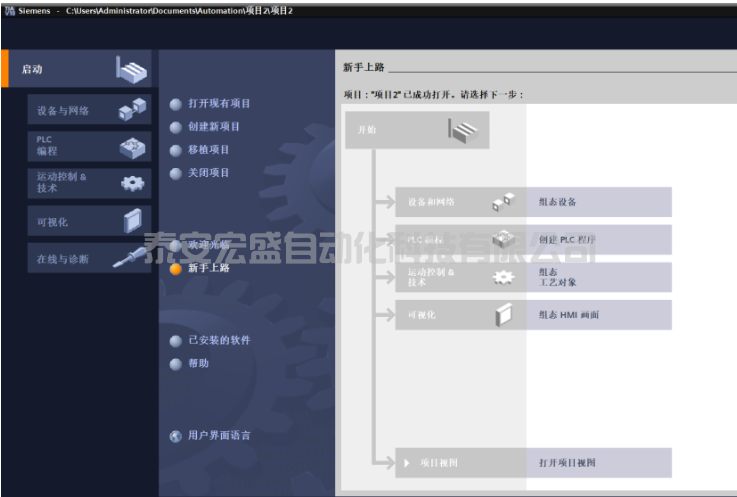

35.界面如下，安裝完成
